用PPT绘制磁带教程

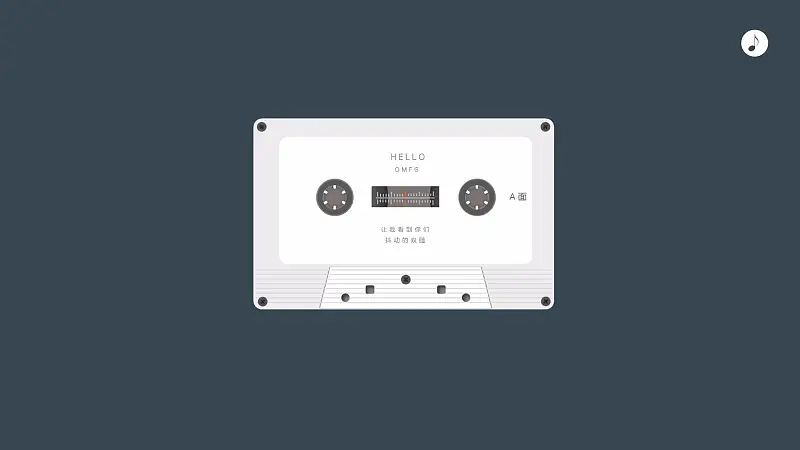

在本人第一篇文字之中，使用了磁带的形式来表示音乐的播放节奏，有朋友问这个是不是使用图片来实现的，答曰：不是，是用基本的形状拼接出来的。借鉴的原型是虾米的一张封面图，现在就将整个过程来介绍一下。

1 整体拆分

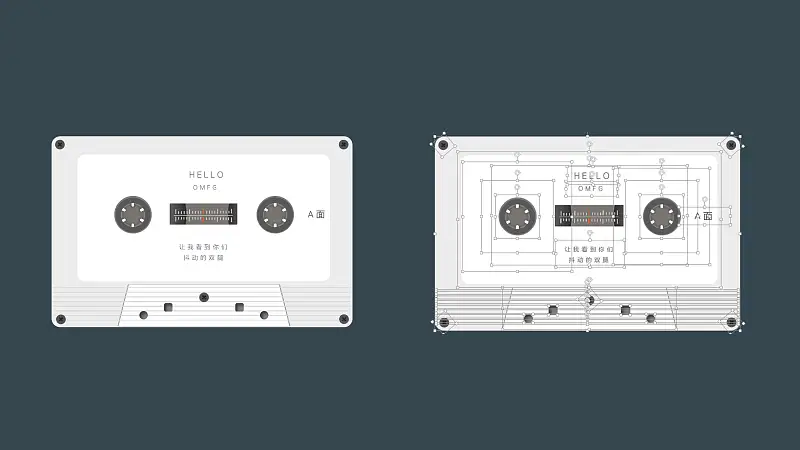

从左右图看出，这就是基本形状的拼接叠放形成的多图层基本形状，怎么去实现这个制作过程呢，下面开始一点点说明

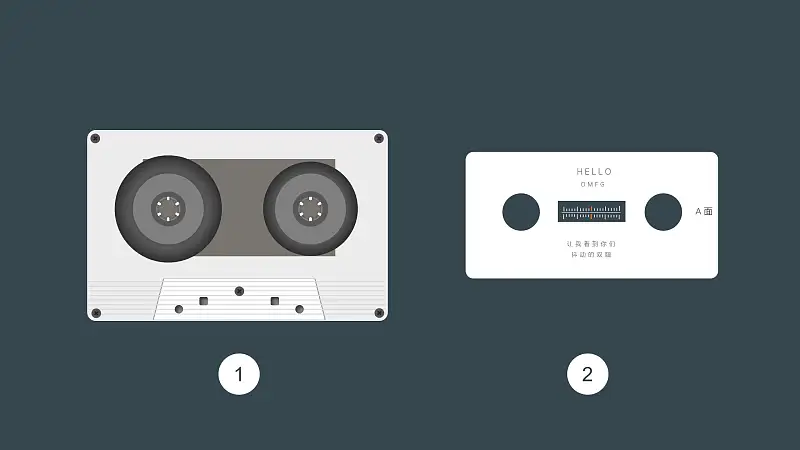

将封面图移开之后，即下图中的1、2部分，现在就按照这个顺序再去拆分

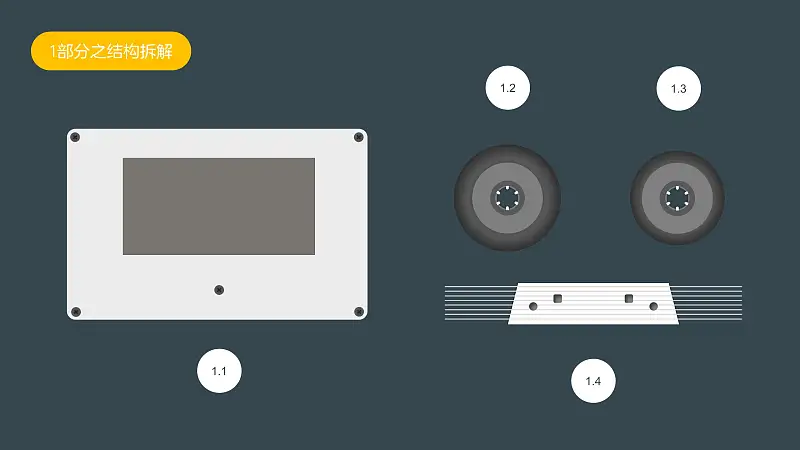

1 第1部分拆分细则

细分之后，将第一部分分成了4个部分，其中1.2、1.3的实现过程一样，不同点就是两个外周表示带子厚度的部分不一样。

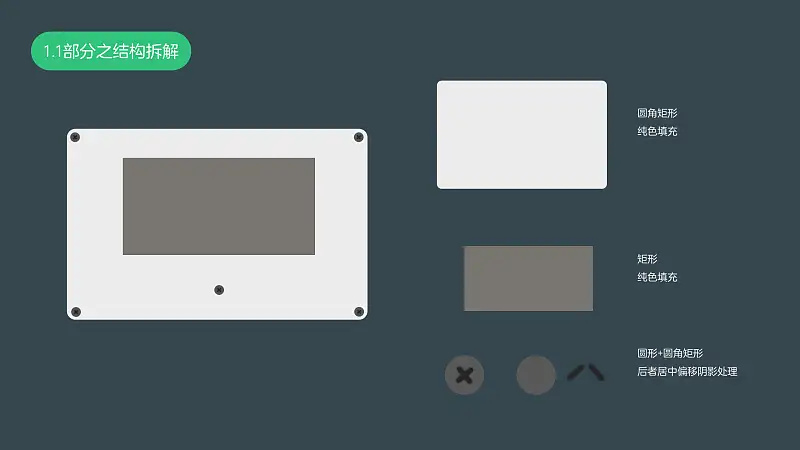

1.1部分的拆解细则

这一块的内容比较简单，就是基本的圆角矩形和矩形的填充叠放。可能麻烦一点的就是十字螺丝的制作，为了在版面之中体现螺丝中十字纹路，对其合成的两个细长圆角矩形使用阴影处理效果，其效果为居中偏移。两个细长圆角矩形是竖直状态下，分别偏移+45度，-45度，然后居中、左右对齐即可。

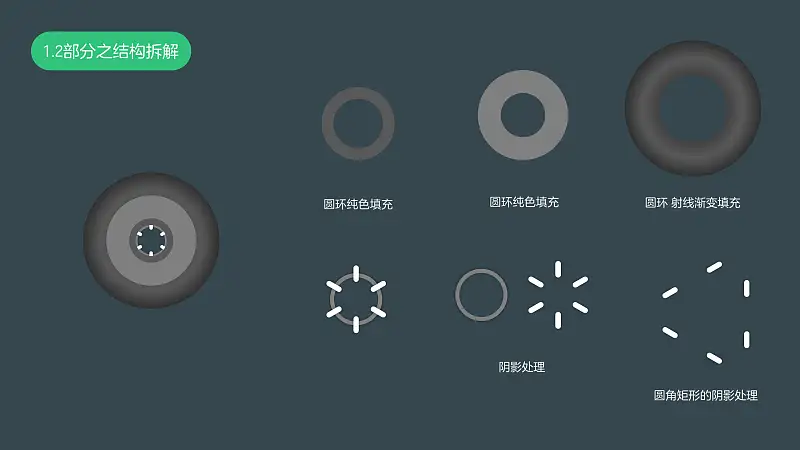

1.2部分的拆解细则

将每个部分分开之后，看得出这个部分可能比较麻烦的就是转轮上齿轮制作了，即下方的那个白色6圆角矩形和其下方的圆环背景，它使用的是阴影处理，使其在动画传动的过程中，能够更为有质感。

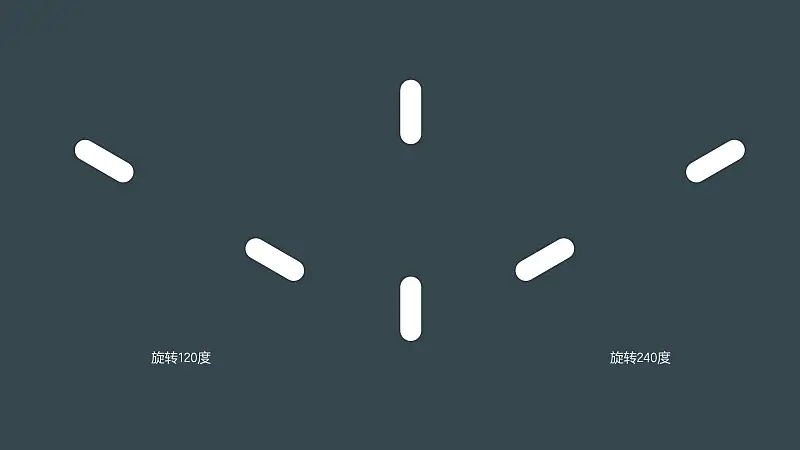

如果还不清楚齿轮怎么做的，下面这个图可以解惑：竖直状态下确定好两个圆角矩形的尺寸和距离之后，将其右键组合，然后分别旋转120、240度，当然也可以是120、-120度，实现的结果一样。

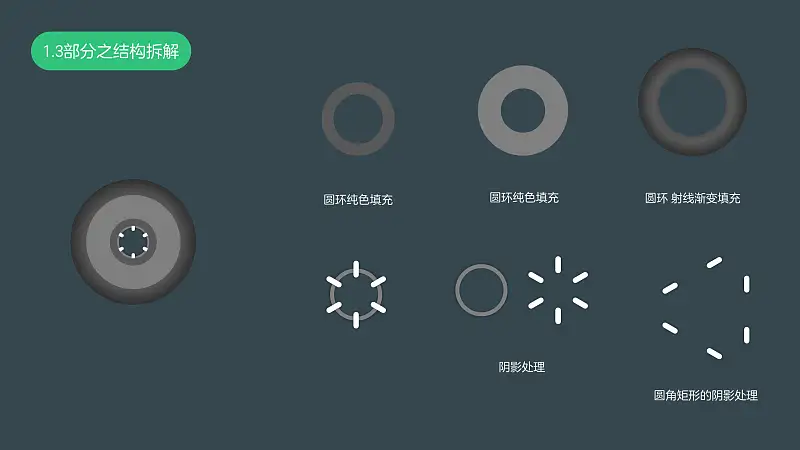

1.3部分的拆解细则

它的过程和1.2部分一致，不同的就是最外边的渐变圆环不一样，这个后面有说明：主要是在传动过程中，其带子的厚度会一增一少，因此使用这个的圆环厚度来表示传动的过程表现。

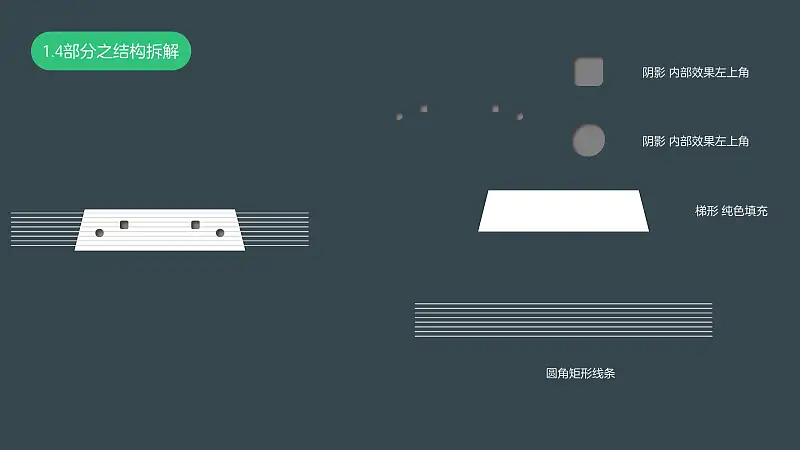

1.4部分的拆解细则

这部分的实现过程比较简单，可能比较复杂的就是圆角矩形和圆形的阴影处理，这个主要是为了在背景体现凹下去的真实效果，因此它们使用的是阴影效果中的内部效果：左上角。还有一个需要进行说明的就是下方的线条，这个不是传统意义上的线条，而是圆角矩形的加大长宽比例的效果，为什么要这么做后面就会说明。

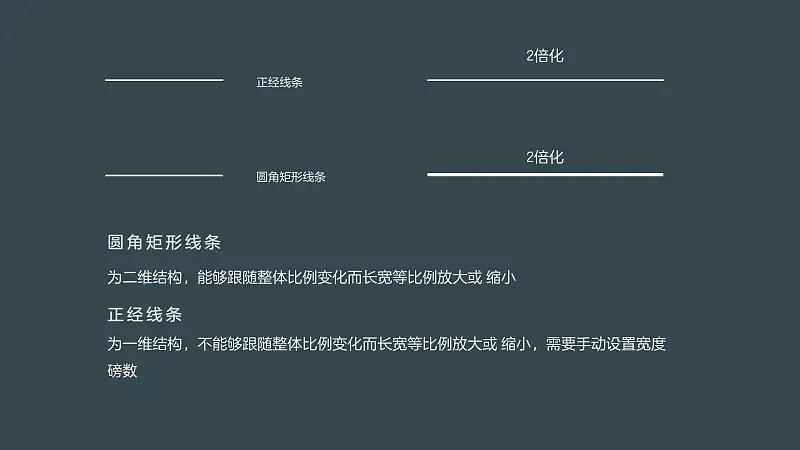

一般的线条属于一维结构，将其整体组合到其他形状元素之中，不能够随着整体尺寸的变化而增加线条的粗细，需要手动设置宽度磅数。而对于圆角矩形线条，其是圆角矩形加大长宽比例而来的，本身属于二维机构，只要锁定长宽的纵横比，可以跟随整体结构进行缩放

还有一个比较重要的要点就是：圆角矩形线条可以参与布尔运算，而一般的线条由于其一维结构的属性不能够参与布尔运算。

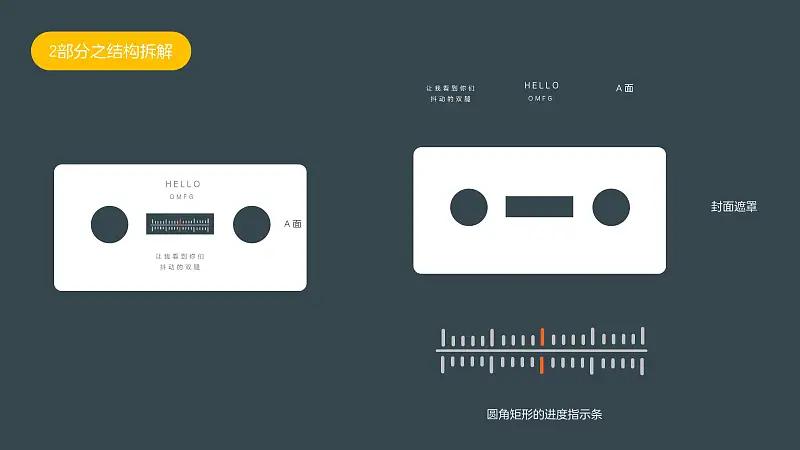

2 第2部分拆分细则

相比较于第一部分，第二部分没那么复杂。封面遮罩部分使用布尔运算，圆角矩形的进度指示条是多个长短不一的圆角矩形。

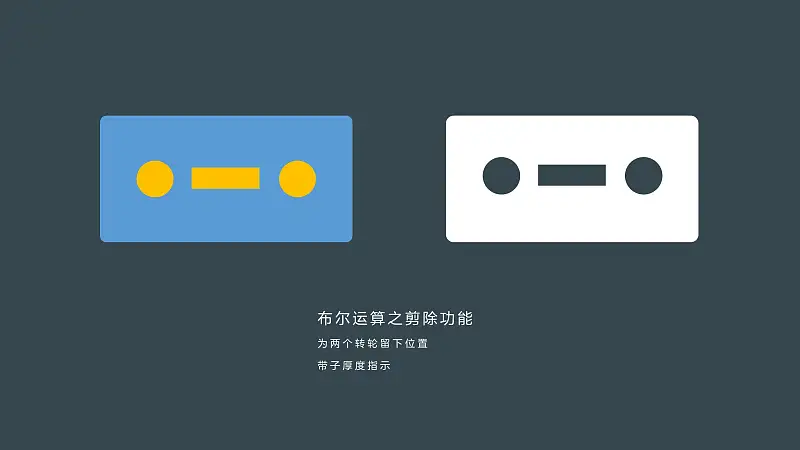

封面遮罩，主要是为了给两个转轮留下位置，同时在进度指示条显示两个转轮当前的带子厚度，考虑到其在处于封面遮罩的作用，因此使用布尔运算

3 动画使用

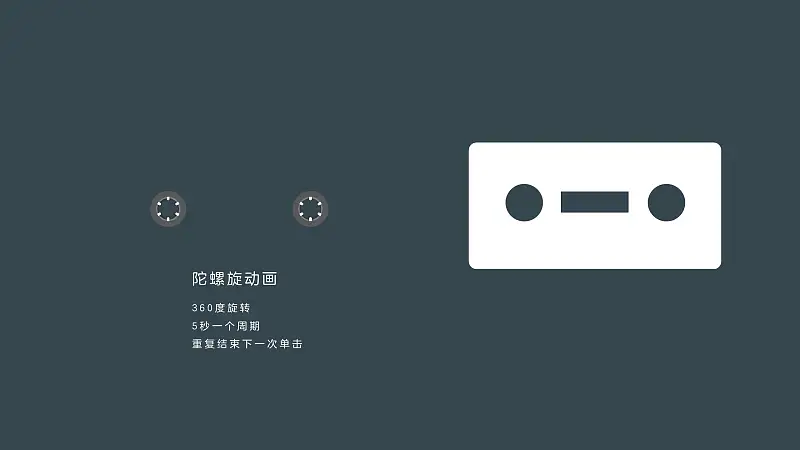

动画效果的使用，主要包括陀螺旋动画、放大/缩小动画，两个动画效果都在「强调」动画条目下。

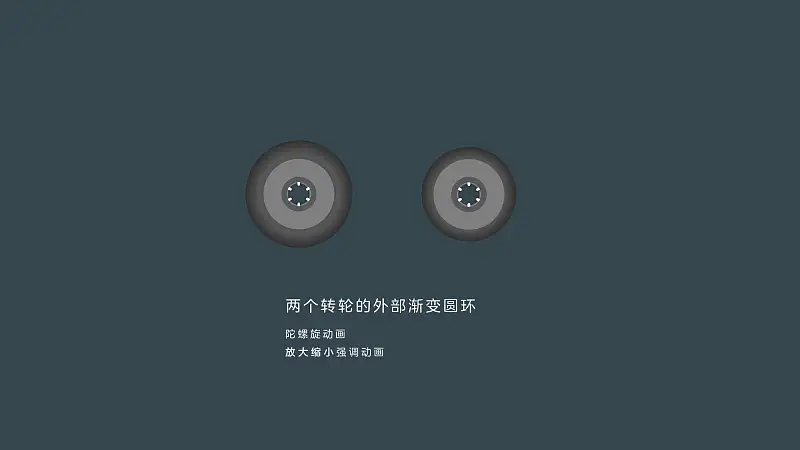

转轮的陀螺旋动画，要保证两个转轮的速度、方向、持续性。

随着转轮的动画推移，外部表示带子厚度的部分使用放大缩小动画，一增一减实现传动效果。

本文作者：JunLing
本文来源：https://zhuanlan.zhihu.com/p/25964573

最后将上述部分进行图层叠放，动画调整即可实现。
