PPT中如何绘制弧形箭头?其实可以用4种方法来绘制出来,分别是1、SmartArt图形提取;2、改变线条端点类型;3、基于图形手动拼组以及4、利用图形布尔运算。

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

这篇文章,跟各位聊一个 PPT 设计中的小问题。不过,不得不说,问题虽小,但很多人都不知道该如何解决。
那到底是什么问题呢?

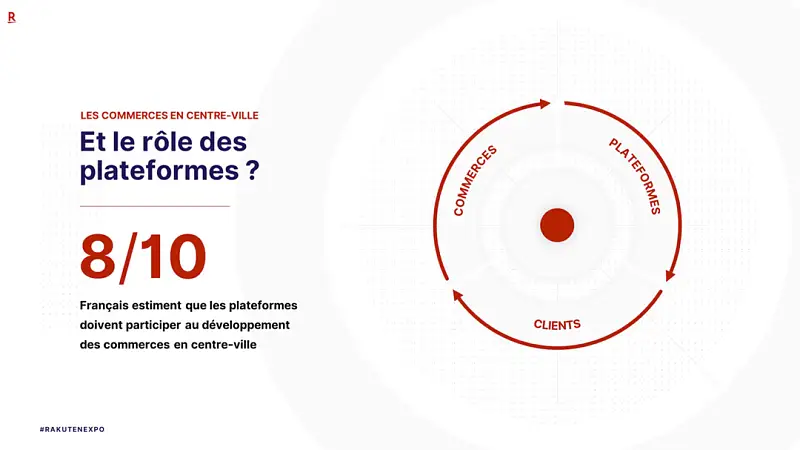

有位读者,给我私信了一张高通的 PPT 页面,问我像这样的弧形箭头是怎么画的?

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

之所以问这个,是因为他没有在 PPT 形状中,找到这样的图形。

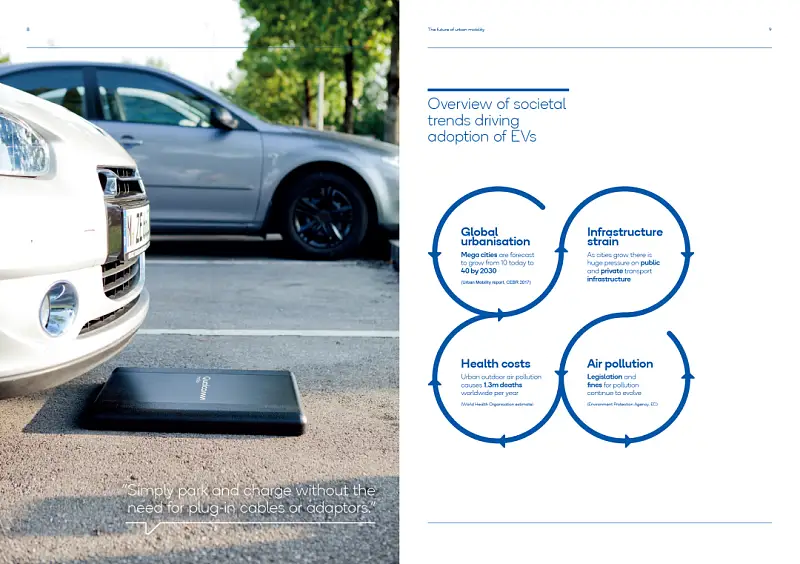

除此之外,还有人问过我,为了更好的呈现内容之间的循环关系,像这样的图形,是怎么画的?

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

其实,这些所有的问题,都可以归结为同一个,那就是如何绘制『弧形箭头』。
其实呢,想要在 PPT 中完成这个图形,非常简单,在这里,我给各位分享4种方法,看完立马能够学会。

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

方法一、SmartArt图形提取

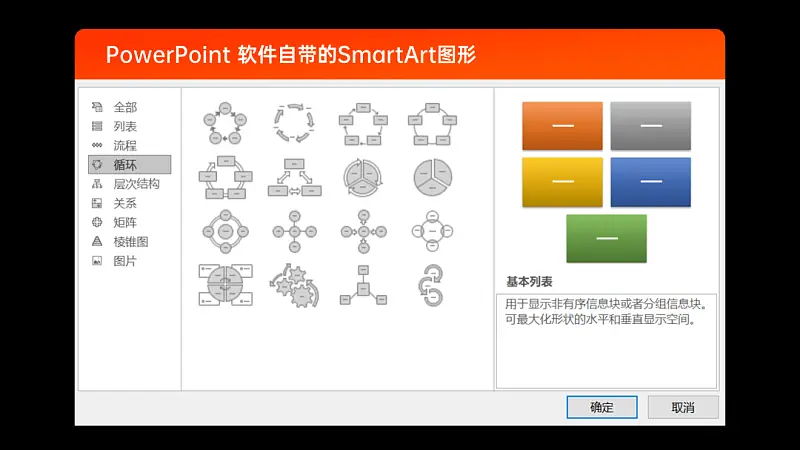

相信很多读者都知道,在 SmartArt 图形中,有一些呈现循环关系的图形样式:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

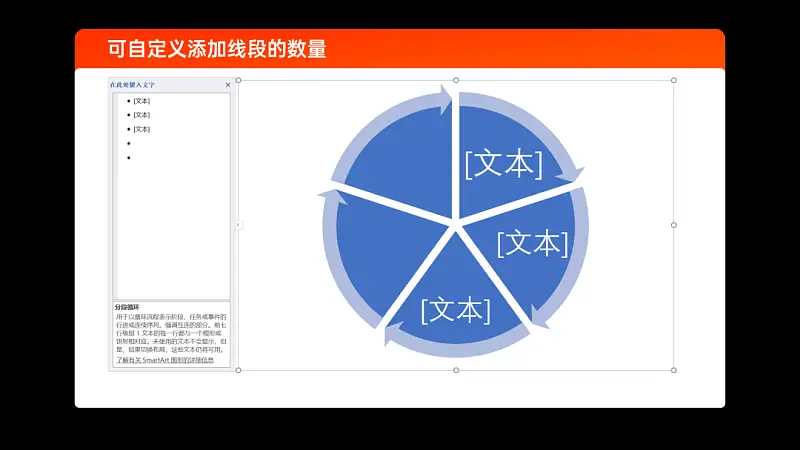

其中有一个,自带了弧形箭头,就是下面这个,而且,我们还可以轻松地添加更多条弧线段:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

而想要提取里面的弧形箭头,也非常简单,你只需要把图形取消组合即可。
我录了一个动图,各位可以看一下:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

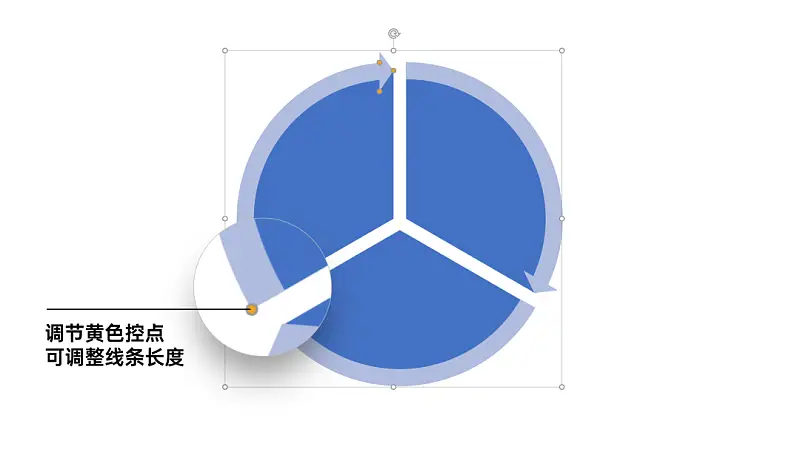

如果你觉得弧形线段的长度不够,还可以通过调节控点,进行延长:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

是不是很简单,当我们掌握了这个方法之后,再来看这个页面图形,各位能否知道它是如何完成的吗?

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

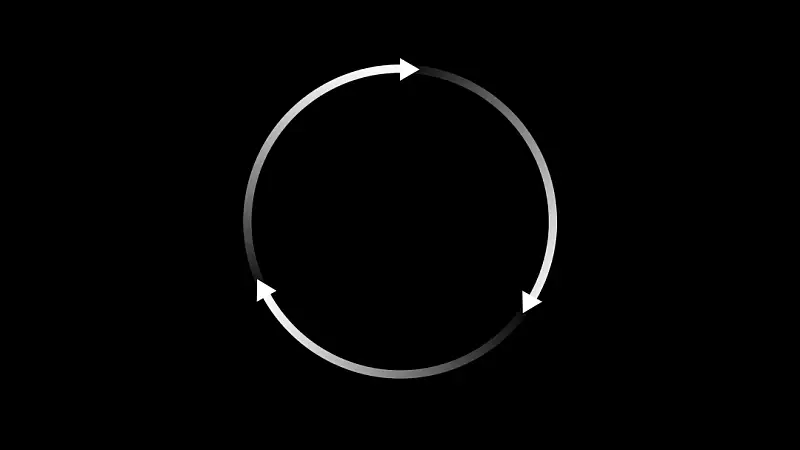

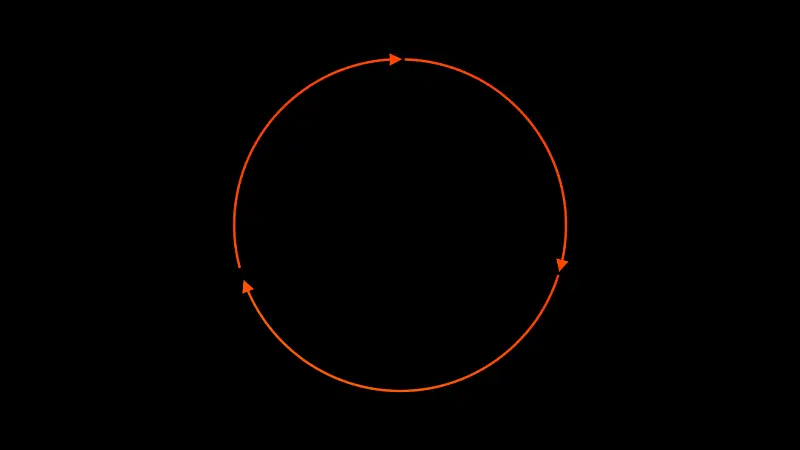

其实,就是在页面上插入循环图形后,取消组合,只保留外侧的箭头部分:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

然后,调整线条的渐变,使其更具动态循环的效果即可:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

方法二、改变线条端点类型

我相信,在读这篇文章的很多读者中,往往会忽视 PPT 软件自带的一个基础功能,那就是,我们可以改变线条的端点类型。

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

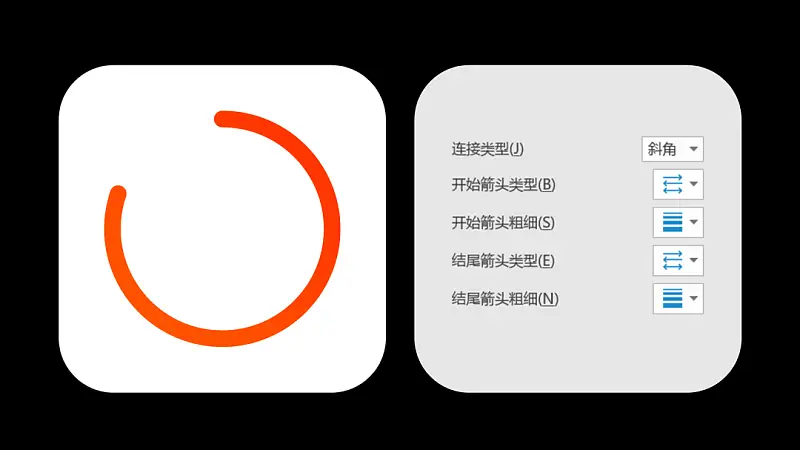

默认的端点是一条直线,但其实我们可以改为其它的5个类型:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

举个例子,比如像这样的一条弧线:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

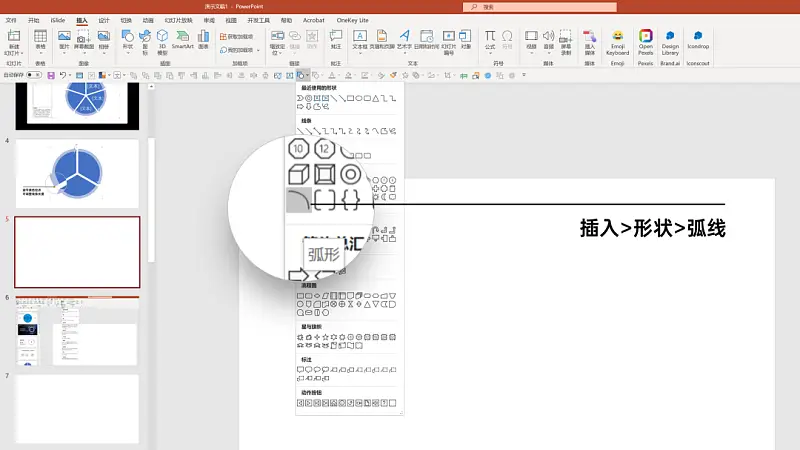

我们可以在基础形状中找到:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

然后呢,通过添加线条的端点类型,就可以直接为弧形线条添加箭头:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

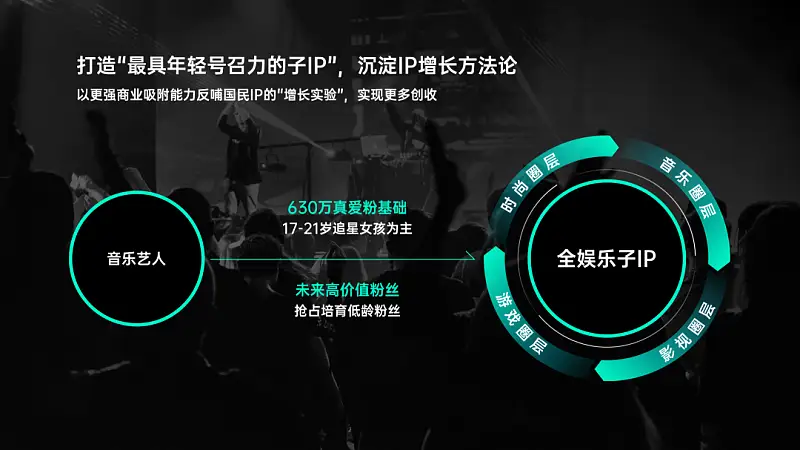

比如像这个页面,里面的图形就是用这个方法完成的:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

方法三、基于图形手动拼组

上面的两个方法呢,虽然简单,但都必须使用软件自带的样式,而如果你想更改端点的类型,那么,就需要我们手动来拼组。

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

那咱们就以这个图形为例,来具体说一下实现方式。
首先,我们可以在页面上插入一个椭圆,之所以要有这一步,是便于外侧的弧形线段和中心的椭圆,保持同一圆心:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

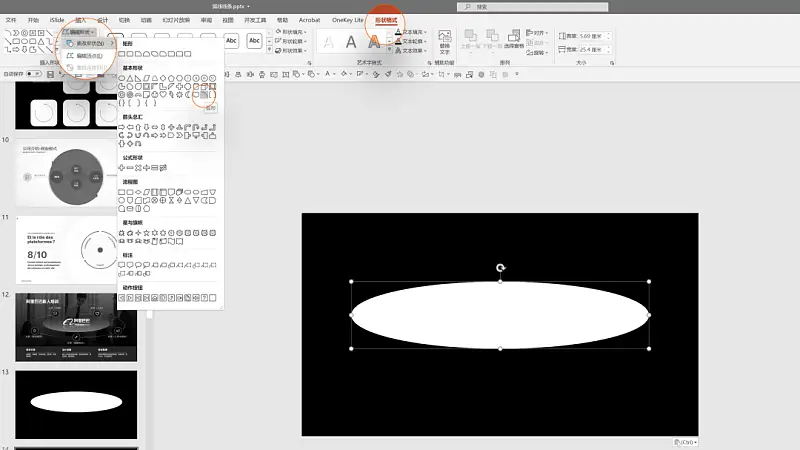

然后呢,我们点击形状格式,选择更改形状,将其更改为一个弧线:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

这时候,我们去掉形状的填充颜色,并将弧线轮廓修改为渐变,就会变成这样:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

然后呢,我们可以在页面上插入一个直角三角形,并将其放在端点处:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

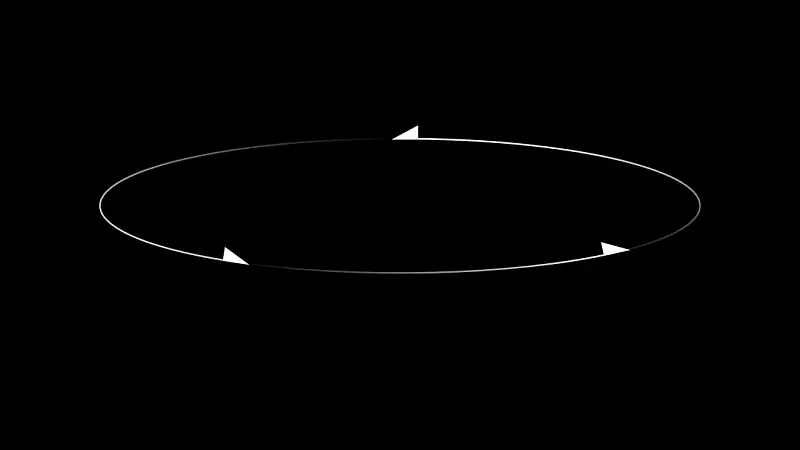

到这里,第一个线段就算完成了,同样的方式,我们绘制其余的线段即可:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

怎么样?是不是看起来复杂,但其实好像也不难,对吗?

方法四、利用图形布尔运算

利用 PPT 软件中的布尔运算功能,其实,也可以实现很多不同样式的弧形箭头。
举一个很常见的样式,比如就是它了:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

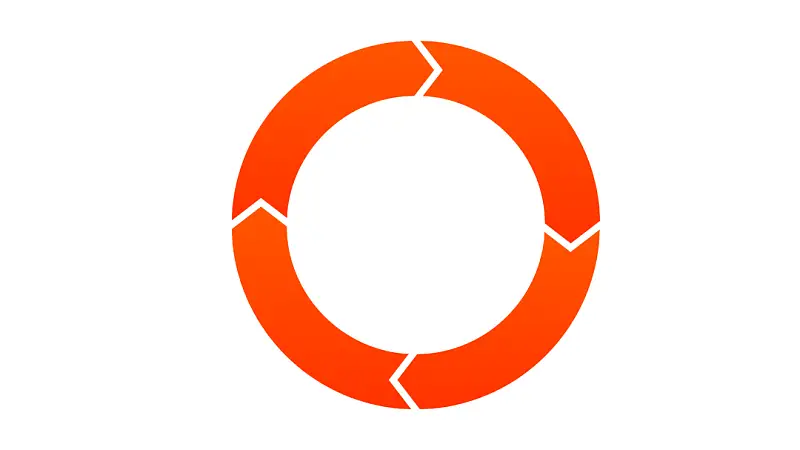

为了让各位看清楚这个图形原始的样子,我把渐变效果去掉。大概长这样:
那么,这种箭头是怎么绘制的呢?很简单。

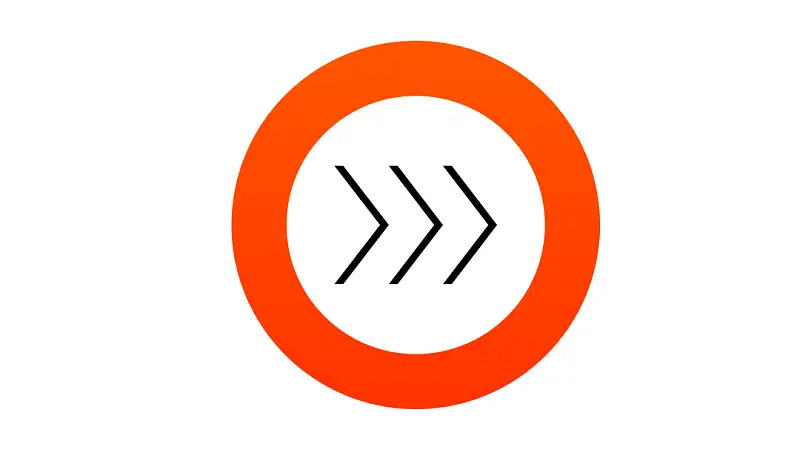

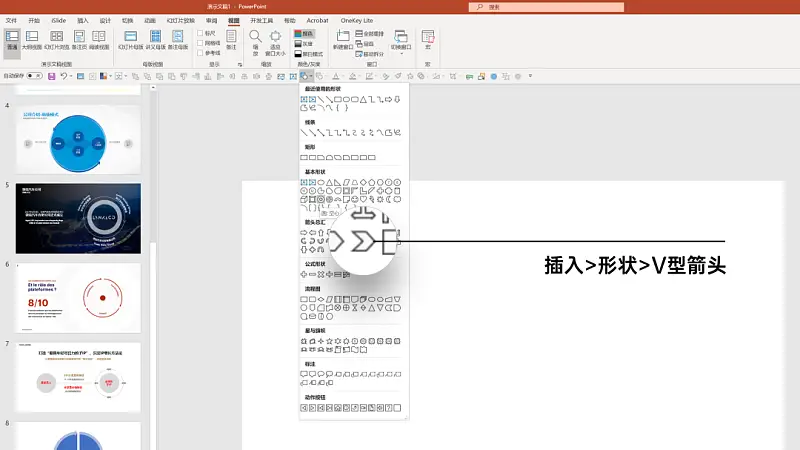

首先,我们需要在页面上插入两个基础形状,一是圆环,另一个是V型箭头。就是这两个:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

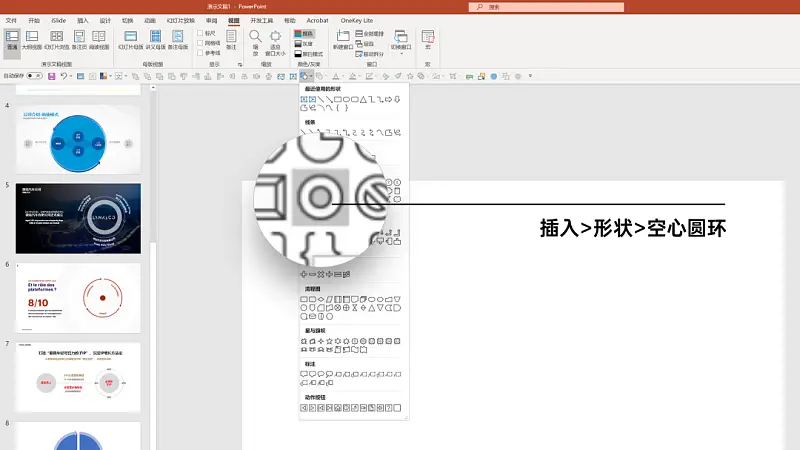

如果你找不到这两个图形,可以查看下面的图示:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

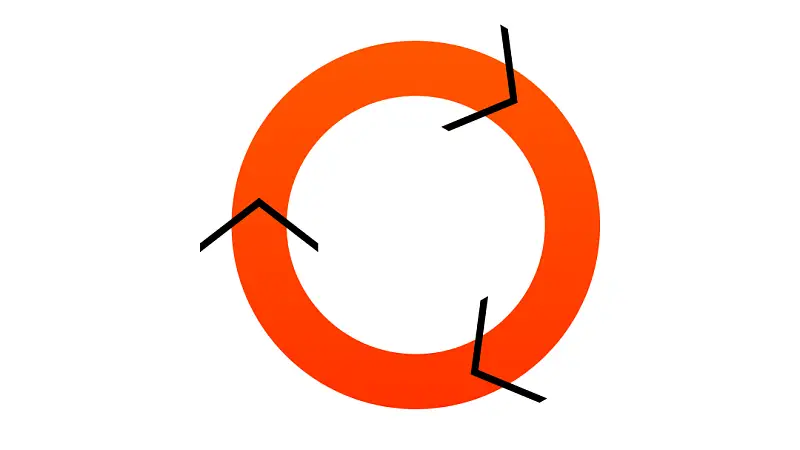

然后呢,我们把V型箭头,放到圆环的关节处:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

如果是要分为3部分,这样摆放就可以了:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

如果你要展现4部分之间的循环,那么,就插入4个V型箭头:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

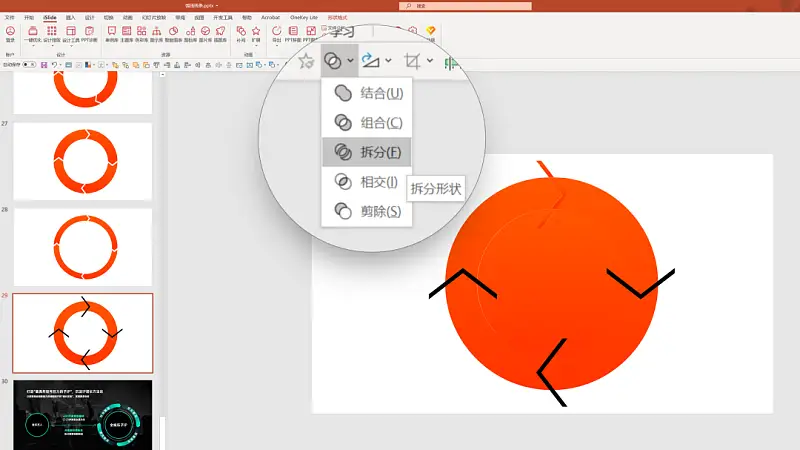

然后呢,选中圆环和箭头,分别执行拆分运算,注意,如果你想单独为4个箭头添加效果,那么,一定要使用拆分。

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

我录个动图展示下:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

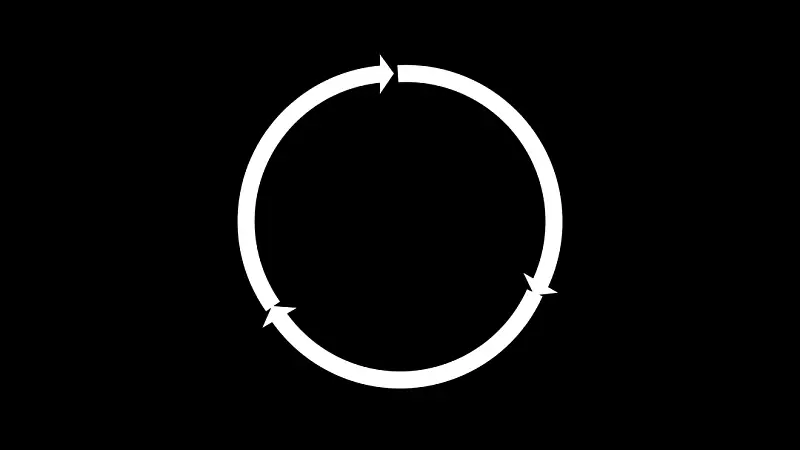

这是最终效果:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

好了,以上呢,就是在 PPT 中,绘制弧形线段的4个方法,方法很简单,但却很实用。

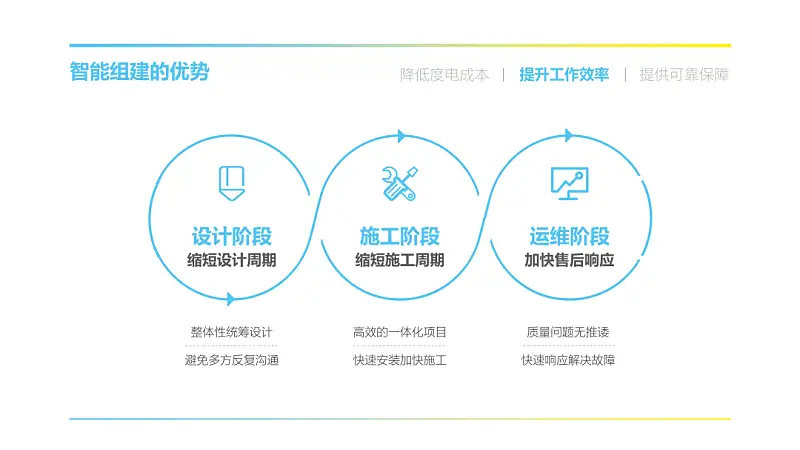

学会这些方法,其实,你也可以绘制像这样的 PPT 图形,用来呈现流程关系,非常赞:

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!

希望各位读者下次见到类似的样式时,会有一些新的思路。



原标题:高通的这页PPT是怎么做出来的?这4种方法,你一定要知道!
